Převodník měřičů s proudovou smyčkou na Modbus TCP

Kód: 68
2 790 Kč 3 375,90 Kč včetně DPH
Ve výrobě
Můžeme doručit do:
25.4.2024
Možnosti doručení

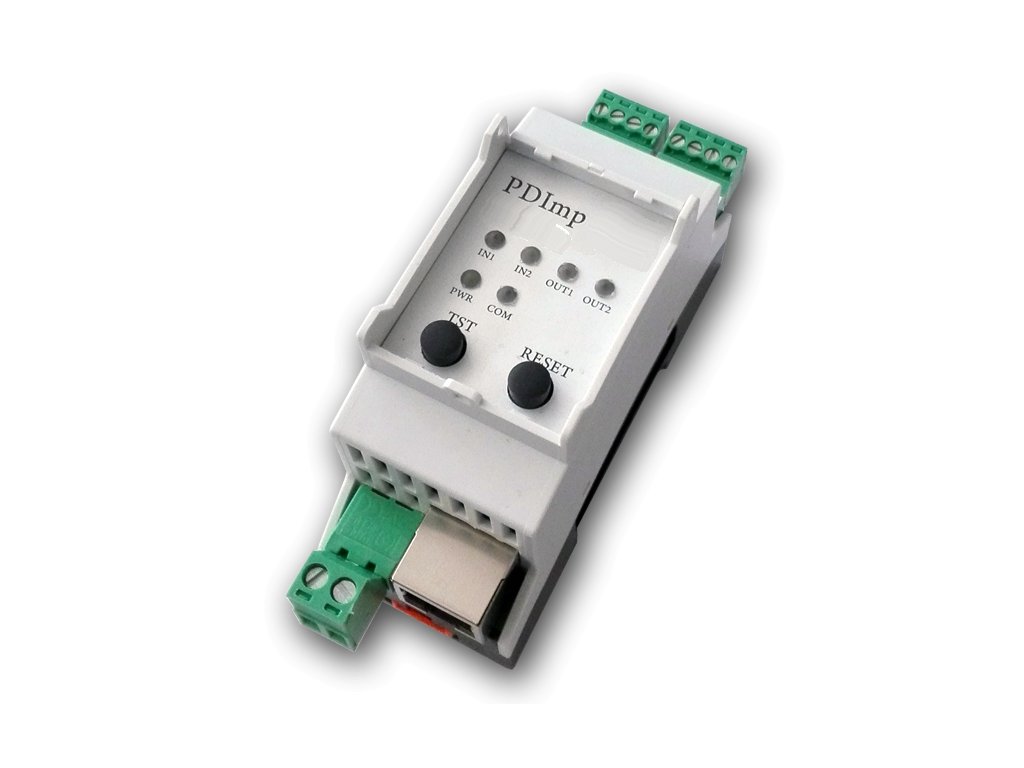

Zařízení je určeno k začlenění měřičů energií s výstupem formou proudové smyčky 4 až 20 mA do moderní sítě dálkových odečtů. Převodník snímá hodnotu proudové smyčky, digitalizuje a naměřená data následně poskytuje nadřazenému systému prostřednictvím Modbus TCP protokolu. Zařízení je vyhotoveno v plastovém krytu umožňujícím montáž na DIN lištu.

V případě zájmu o větší než skladové množství, nás kontaktujte pro individuální cenovou ponuku.

Detailní informace

Detailní popis produktu

Zařízení lze napájet stejnosměrným napájecím napětím v rozsahu 9-36 V a může proudové smyčky až ze dvou měřičů energie. Aktuální digitalizována hodnota proudové smyčky je dostupná prostřednictvím Modbus protokolu v registrech typu Input. Typicky je zařízení navrženo pro provoz 24 VDC, v případě potřeby jiné napětí uveďte v poznámce objednávky, relé musí být správně vybrána.



Diagram:

Zapojení:


Návod ke stažení:

PDLoop ETH

Doplňkové parametry

Kategorie: Smart Metering
Hmotnost: 0.1 kg
Power supply voltage: 24 VDC (9-36 VDC)
Power consumption: max. 1,5W
Communication interface: 1x Ethernet, Modbus TCP
Analog input: 2x (0-20mA)
Relay output: 2x (250VAC / 8A)
Temperature range: -20 to 50 °C
Dimensions: 89,7 mm x 36 mm x 62,2 mm
